解決方案丨CO2 CH4 NH3 N2O H2O 氣體地上地下立體觀測方案
全天候、立體化實時監測土壤-大氣碳氮水循環過程中CO2，CH4，NH3，N2O和H2O等氣體的產生與輸送，可以為碳氮水物質和能量循環提供有力的數據支撐，對生態系統過程、氣候變化響應等研究具有重要意義。本期與大家分享的就是——
CO2 CH4 NH3 N2O H2O 氣體地上地下立體觀測方案
準確量化生物圈與大氣圈之間的溫室氣體交換對于生態系統過程、物質循環機制和氣候變化響應等方面的研究具有重要意義。對于許多痕量氣體而言，其在土壤和大氣間的交換對于評價其區域或全球的收支非常重要。

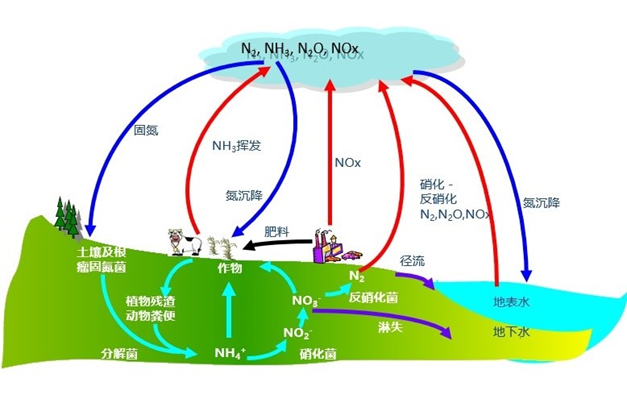

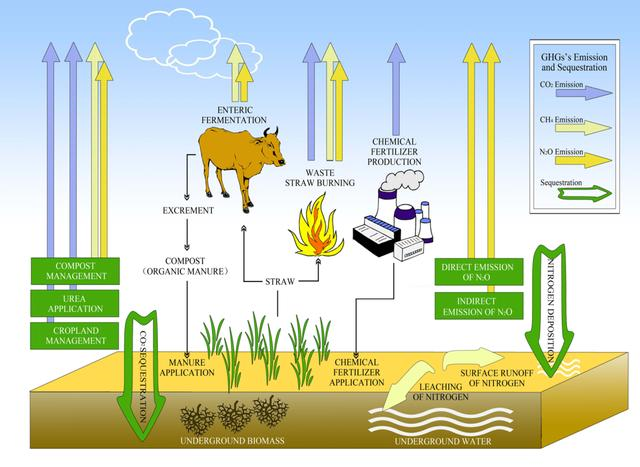

<圖源丨網絡>微氣象學方法是觀測溫室氣體通量的重要方法，其主要的優勢是可以進行原位無干擾的連續觀測，而且在單點上觀測的通量信號是通量貢獻區內不同位置地面通量的加權平均（Baldocchi et al., 1988）, 可以代表一定區域的通量交換信息。
目前，常用的微氣象學方法主要包括渦度相關法（EC）和通量梯度法（FG）。渦度相關法被認為是觀測生態系統與大氣之間能量和物質交換的直接方法，其計算原理不基于任何假設且無需經驗參數，并且已有較完善的理論和實踐驗證，已經被廣泛應用于不同生態系統的物質及能量觀測（Baldocchi et al., 2001; Baldocchi, 2014）。根據渦度相關法的基本原理，需要對觀測的目標氣體進行高頻采樣（≥10 Hz）。
全天候、立體化實時監測土壤-大氣碳氮水循環過程中CO2，CH4，NH3，N2O和H2O等氣體的產生與輸送，可以定量研究生態系統關鍵過程參數，土壤-大氣界面氣體交換過程、土壤和大氣層內氣體垂直運移過程，闡述土壤-大氣循環生物化學過程物質和能量交換，為碳氮水物質和能量循環提供高頻大數據支持。
氣體在土壤中和土壤和大氣間的傳輸是通過垂直濃度梯度驅動的。我們開發了一套地上廓線+界面排放+地下廓線的立體式痕量氣體監測系統，同時可以監控土壤水分、溫度和鹽度參數。主要的包含的技術如下：

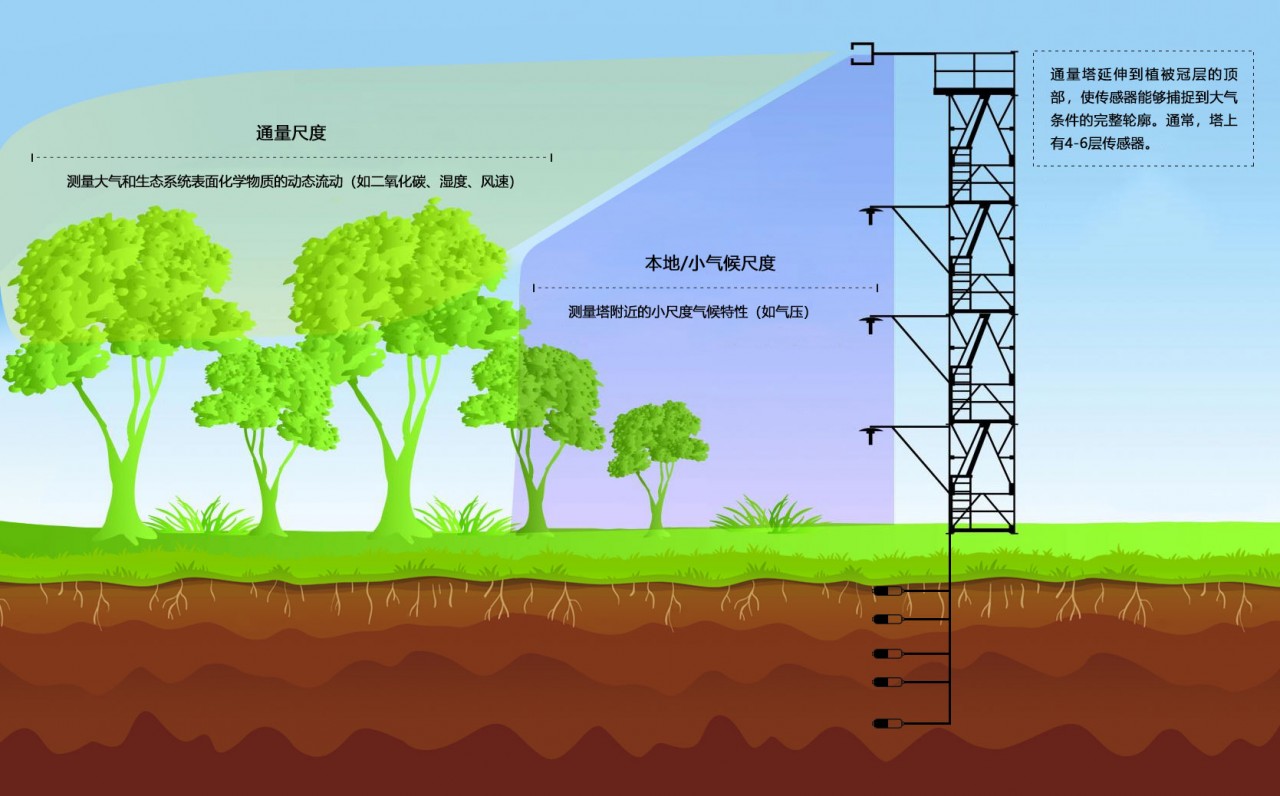

利用風桿/通量塔布設不同高度的采樣點，高度依據研究目標和目的來確定。一般可分3-5層不同高度來采樣，采樣管線為1/4″特氟龍管，因?yàn)橐獪y(cè)試NH3，管線需鋪設加熱帶，保持氣體不冷凝，盡量防止NH3和水汽作用。
針對該技術普瑞億科從2009年開始為不同需求的客戶定制開發對應產品，已具有10余年的經驗。為國內多所科研院所、高校提供不下30套產品，涵蓋森林、農田、草原、城市等不同生態系統。
該采樣技術（專利號：202021501088.2）是基于氣體擴散傳輸，能夠適于任何痕量氣體。采用半滲透膜技術，只允許目標氣體通過滲透膜進入采樣管路。實驗前將管路埋入土壤剖面，等待一周的時間讓土壤沉降恢復，后期取樣對土壤無擾動，無破壞。因?yàn)橥寥琅欧艢怏w量非常少，我們需要引入稀釋模塊對采集的氣體進行自動稀釋。稀釋的目的有2個：一是獲得足夠測量的氣體量；二是土壤中的CO2氣體濃度比大氣高出10倍以上（大氣中CO2濃度約為400ppm，土壤中濃度可達4000到幾萬ppm），超出了分析儀的測量范圍，需要稀釋以滿足其測量。半透膜管的氣體擴散有效性已經在實驗室內利用N2O、CO2和CH4確定。
針對該技術普瑞億科從2016年開始作為國家重大儀器項目研制組課題參與成員，負責地下廓線系統的開發和研制。目前設備已經安裝至項目研究地點，運行1年多，獲得地理所實施監測的老師的認可。
界面通量一般提供明暗兩種呼吸室。暗室主要用來測試土壤呼吸，因?yàn)闊o光進入，在黑暗環境中，測量的是植物、土壤、土壤動物和土壤微生物等的呼吸釋放。采用了獨特的動壓平衡設計（專利號：ZL201420354126.4），有效減少了風對氣體濃度的擾動。透明呼吸室（專利號：ZL202010450149.5）主要用來進行同化作用測定，透明呼吸室采用高透光性的材料，透光率≥90%，內部往往倒扣有植物，因?yàn)橛泄獾膮⑴c，同一時間既有植物的光合作用，也有植物、土壤、土壤動物和土壤微生物等的呼吸釋放，是一種綜合作用的結果。
由明暗葉室和分析儀之間構成閉路循環，測定氣路中的CO2、CH4、NH3、N2O和H2O氣體濃度。該技術研發從2011年開始，至今已經有10余年的歷史。在設備使用過程中，我們遇到不同的要求和挑戰，設備也在不斷的迭代。目前設備安裝地點有：長白山森林，青藏高原，山東農大試驗田，新疆石河子大學試驗站，千煙洲，貢嘎山，廈門大學濕地試驗站，青海濕地保護區等?；緦儆跓o人值守長期監測應用。
分析儀本身只有一個進氣口，因此，多通道復路系統的作用就是將地上、地下廓線和明暗葉室采集的氣體按設定順序和工作間隔送入主機進行測試。
多通道復路技術（專利號：ZL201810968150.X）主要配合地上地下和界面采樣系統，因此也有10余年的歷史。該產品也經歷過2次技術更新，適應各種嚴酷條件，可長期野外無故障運行。

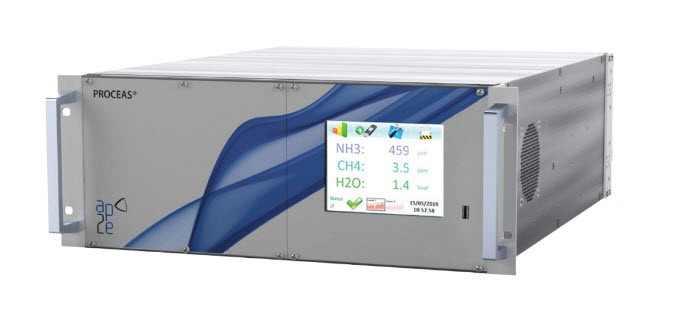

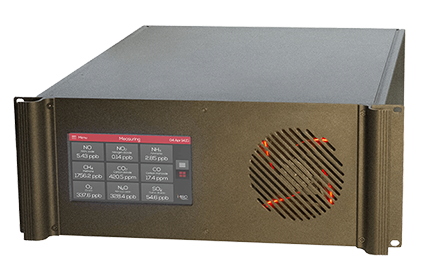

氣體濃度測量設備為法國AP2E ProCeas CO2 CH4 N2O NH3 H2O氣體分析儀，能同步測量這五種組分的氣體濃度。主要采用專利的紅外激光反饋技術OFCEAS（專利號：WO03031949）和低壓采樣技術LPS（專利號：WO2010058107）進行測量。
渦度相關測量設備為瑞士MIRO公司 MGA5-Flux系列測量系統，該測量系統可高頻（10 Hz）采集監測CO2 CH4 N2O NH3 H2O五組分氣體濃度，同時集成三維超聲風速。所有數據整合通過主機自主完成。分析儀可通過有線或網絡進行數據傳輸，并具有主機遠程自主報錯提醒功能，能實現遠程控制操作，最大限度滿足科研需要。

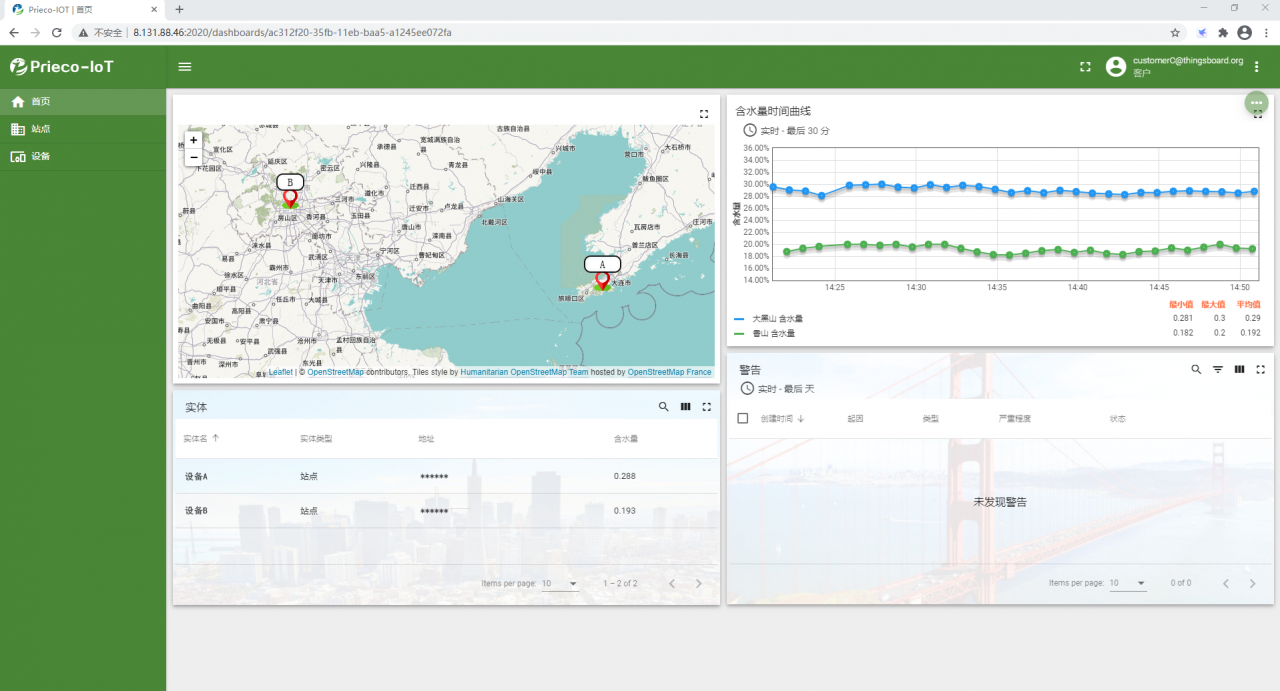

PRI-ECO獨立開發的Prieco-loT云平臺，可實時采集各站點設備的運行狀態和監測數據，可通過手機、PC等多終端設備進行數據的查看與收取、實時畫面監控以及自動生成報表等。全局把控，隨時訪問，統一管理。
整套監測系統由地上地下廓線系統、渦度相關系統和界面通量監測系統三部分組成。這三部分可整體布局，也可分開各自布局，根據研究方向而定。
-
渦度相關系統 包含MIRO MGA-flux渦度相關測量系統和Gill WindMaster( Pro）三維超聲風速風向儀。
-

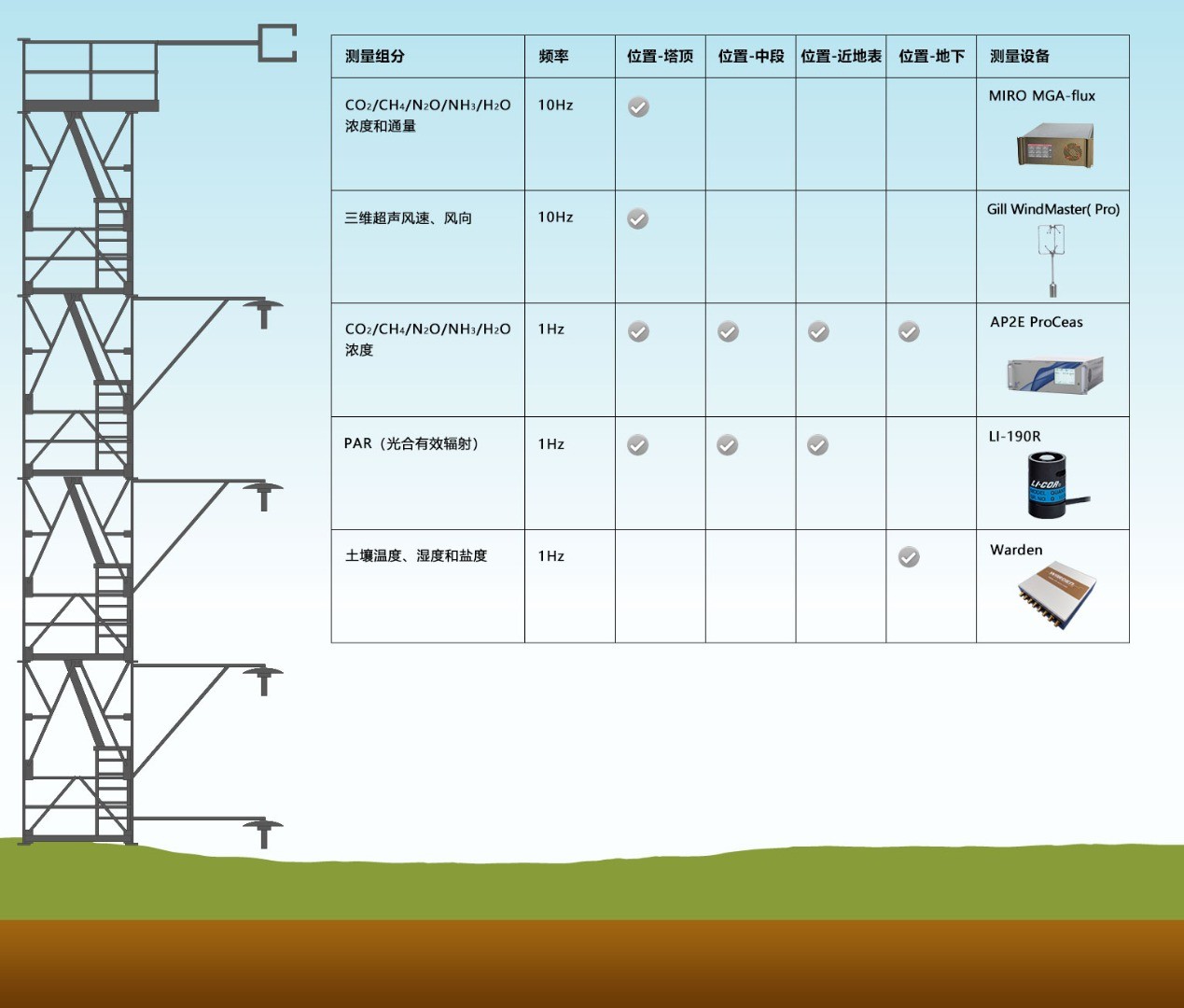

地上地下廓線系統 包含AP2E ProCeas CO2 CH4 N2O NH3 H2O分析儀，PRI-8400地下閉路連續測量系統，PRI-8500大氣廓線分析系統和Warden土壤水分、溫度、鹽分測量系統。
-
界面通量監測系統 包含AP2E ProCeas CO2 CH4 N2O NH3 H2O分析儀，PRI-8600多通道土壤呼吸（群落光合）測量系統

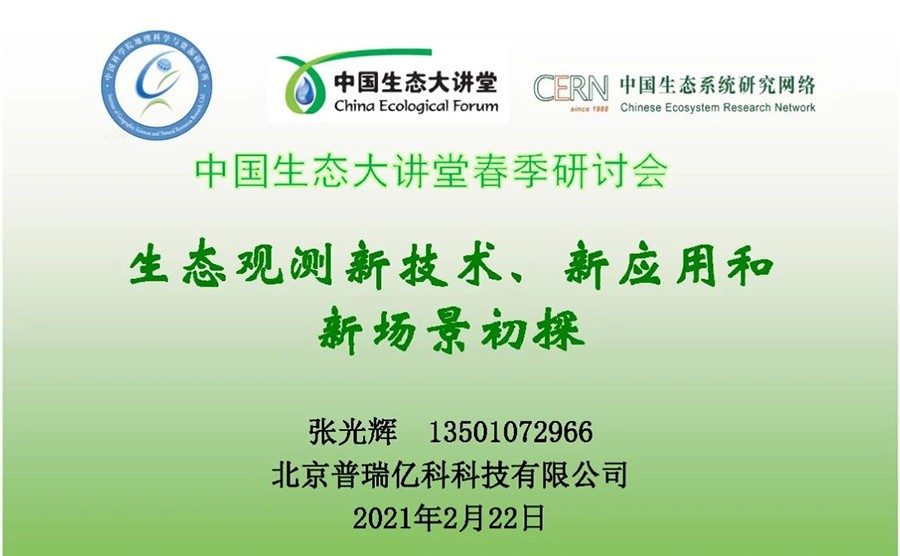

今天與大家分享了關于CO2 CH4 N2O NH3 H2O 氣體地上地下立體觀測方案，更多關于生態觀測的新技術與新應用的方案分享，歡迎大家移步至中國生態大講堂2021春季研討會專題報告——
