TDR/MUX/mpts 土壤水分、水勢、溫度、鹽分監測系統
TDR/MUX/mpts是一種八通道的TDR測量?jī)x，用于測量孔隙體(尤其是土壤)的水分、鹽度(通過體積導電性)、毛細管水壓力和溫度。該設備配有內部數據記錄儀。TDR/MUX/mpts可作為實驗室儀表或用于野外監測。配合MIDL-2專用GPRS調制解調器，它包括D-LOG系統，特別為野外監測站設計。至多可連接16臺TDR/MUX/mpts單元通過RS485端口連接形成一個測量系統。根據不同配置，可組合成適用于野外的系統或適用于實驗室的系統，監測原位土壤或?qū)嶒?yàn)室土柱的水分、水勢、溫度、鹽分?jǐn)?shù)據。
主要特點
- 水分精度:±2%，測量電導率精度:±01 S / m，溫度精度:±0.5°C和水的毛細管壓力精度:±5 hPa
- 多種探頭可選：野外FP/mts TDR探頭，實驗室LP/ms TDR探頭，以及專用毛細管壓力LP/p和溫度LP/t探頭
- 8通道TDR探頭多路器，可單獨校準，可同時連接8個LP/p、8個LP/t探頭
- 使用MIDL-2 GPRS調制解調器可以將測量結果上傳到FTP服務器
組件及技術參數
|

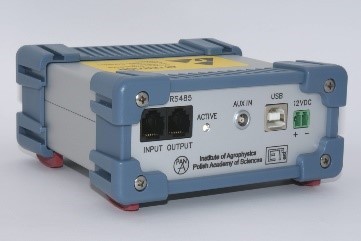

TDR/MUX/mpts 數據采集器 |
|
|
通道數 |
8個通道，可接8個FP/m或FP/mts或LP/ms傳感器； 另有一個端口至多可接16個LP/t或LP/p傳感器 |
|
校準 |
每個TDR通道和TDR傳感器可單獨進行校準 |
|
功耗 |
供電6-15VDC，耗電更小 |
|
工作溫度 |
0-85℃ |
|
FP/m土壤水分傳感器和FP/mts土壤水分、溫度、鹽分傳感器 |
|
|
精度 |
土壤水分含量讀數的2%，鹽分0.01S/m，溫度0.5℃ |
|
傳感器 |
2根100mm長，3mm直徑不銹鋼探針 |
|
測量區域 |
傳感器周圍直徑5cm、高11cm的土柱 |
|
探頭體 |
PVC管，直徑2cm，長度15-150cm可選 |
|
線纜長度 |
1.5m-6.0m |
|
LP/ms實驗室用迷你型土壤水分、鹽分傳感器 |
|
|
安裝孔 |
8mm直徑 |
|
傳感器 |
2根0.8mm直徑不銹鋼探針，長53mm |
|
測量區域 |
傳感器周圍直徑5mm、高60mm的圓柱 |
|
線纜 |
1m |
|
LP/p實驗室用迷你型土壤張力計 |
|
|
壓力膜 |
15mm長、3mm直徑陶土杯 |
|
漂移 |
20mbar/月，相對誤差：15%，分辨率：1mbar |
|
線纜長度 |
1m |
|
安裝孔 |
8mm直徑 |
|
LP/t實驗室用迷你型土壤溫度傳感器 |
|
|
測量范圍、分辨率、絕對誤差 |
-20~60℃、0.01℃、小于0.5℃ |
|
線纜 |
2m |
|
安裝孔 |
8mm直徑 |
|
土柱金屬筒（用于放置土柱樣本，安裝傳感器） |
|
|
規格 |
筒壁厚2.75mm，高100mm，內徑55mm |
|
特點 |
筒壁分布有傳感器安裝孔，用于安裝LP/ms和LP/p傳感器。安裝孔螺旋分布，盡可能減少傳感器之間的影響 |
|
MIDL-2 GPRS模塊（用于和TDR/MUX/mpts數采一起工作） |
|
通過internet采集TDR/MUX/mpts數采的數據，可通過手機GPRS在線獲取，還可以設置用戶名、密碼對數據進行保護。 |
|
至多接16個TDR/MUX數采，還可通過RS485端口接其他設備 |
生產廠家：波蘭 E-Test
