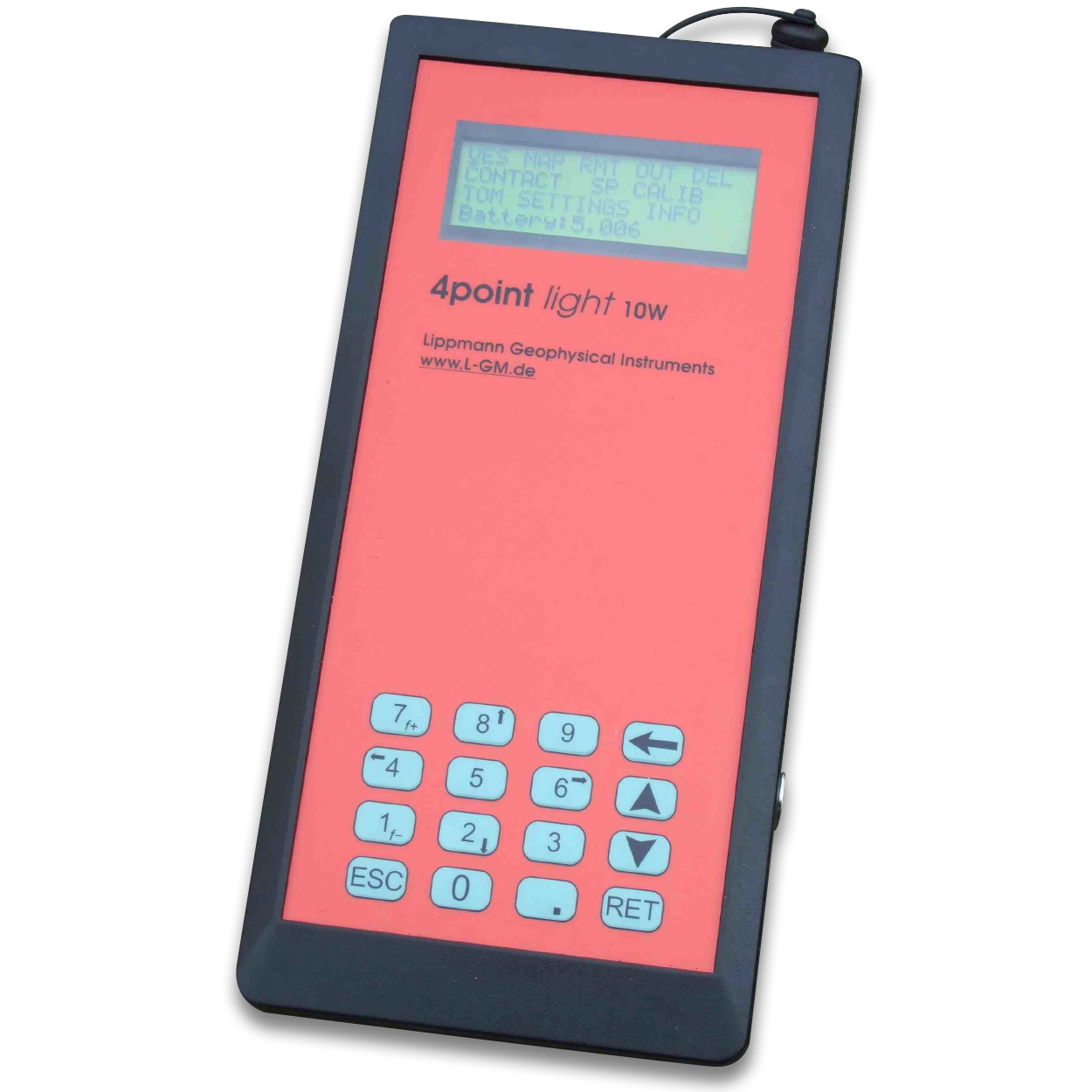

LGM 4point大地電阻率儀主要用于高分辨率提供土壤感應極性的定量信息，它可以測量注入地層的電流和電位電極上電壓之間的相移，測量深度可達1000米。該電阻率儀可以用于近地表地質學、地下水勘測、誘導極化、建筑檢查、采礦業、環境學、近地表地球物理學、考古學及實驗室等測量。

       土壤含水量、溫度和鹽度（體積電導率）會影響土壤的電阻率（電導率），除此之外，土壤質地、土壤緊實度也會影響測量結果。因此，合理地測量土壤含水量、溫度和鹽度（體積電導率）有助于大地電阻率解析。

技術原理

       高分辨率電流電壓相位測量

主要特點

• 疊加測量，提高性價比；
• 統計測量誤差確定功能；
• 考古測量的快速制圖功能；
• 各種自動測繪和測音功能；
• 自主斷層掃描模式；
• 在監測模式下定期測量；
• 基于內部參比電阻的全面校準；
• 電阻率的頻率依賴性的測定；
• 電隔離接口；
• 測量瞬變電阻；
• 獨立的斷層掃描模式；
• 監控模式；
• 光譜IP；
• 計算各種幾何形狀的視電阻率；
• 快速自動映射功能。

性能指標

數據采集器
放射器發射頻率	0.2 Hz~30 Hz
發射器恒態輸出電流	1 μA~100 mA， 8步長
發射器輸出電壓	~380 V p-p，方波
發射器分辨率	100 nV
接收端AD轉換	24 Bit
接收端相位分辨率	~50nV/0.1 mrad
接收端動態范圍	130 dB
接收端最大輸入電壓	1V p-p
接收端準確度	0.1%，具有完整的校準功能，用于所有頻率的相位和振幅
數據采集頻率	1.5 s @1.04 Hz, 0.5 s @ 8.33 Hz
顯示	同時顯示同相和異相信號及統計誤差
多電極斷層掃描的活性電極
輸入阻抗	>1GOhm @1Hz
功耗	350 mA，2 mW/電極
電極間距	默認20個電極@5米；0.2m~10m電極間距可選
電極數量拓展	255個

*注：該型號下的配置會有依據實際主機選型有所變化，升級后參數會以官方發布為準。
