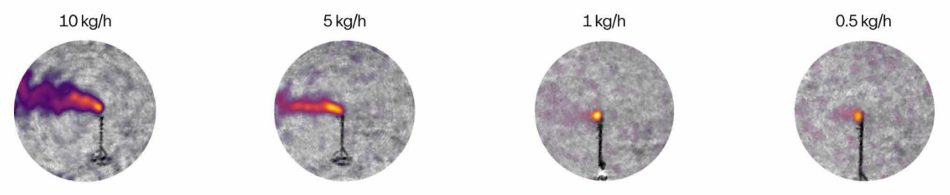

AirScan 2000 是一種全新的可視量化甲烷泄漏檢測系統，用于連續監測高優先級設施甲烷泄漏和排放，能夠在任何時間、地點和方式下識別排放源，并精確量化排放量。該產品集合了雷達、高度靈敏的單光子（量子）探測及吸收光譜技術對目標氣體進行感知，實現對物體三維成像、氣體羽流的成像和泄漏源的準確顯示。AirScan 2000量子氣體激光雷達利用自動或者手動遙控模式探測、成像、定位和定量200米范圍內的氣體分子的羽流。
      AirScan 2000 可以測定泄漏源的特征例，如羽流的大小、形狀、氣體泄漏速度、持續時間、位置、持久性和定時定量模式等，從而定義這個單一泄漏源的重要性或者緊急性。檢測到的排放事件被分類、記錄和數字警報，包括發送給操作人員的后續行動指示。AirScan 2000可以應用于油氣、煤炭行業的甲烷泄漏強度監測，也可以用于諸如垃圾填埋場、農田和污水處理廠等生物甲烷的排放強度測量。

主要特點

• 準確測量360°全景范圍內的泄漏點和泄漏量
• 可準確識別泄漏位置，區分泄漏與許可排放
• 單臺設備可實現直徑達400米的區域監控
• 不分晝夜、降雨與否進行氣體泄漏可視化檢測
• 對背景與氣體羽流之間溫差（ΔT）及太陽光免疫
• 具有甲烷測量專屬性，對其它氣體和水汽免疫

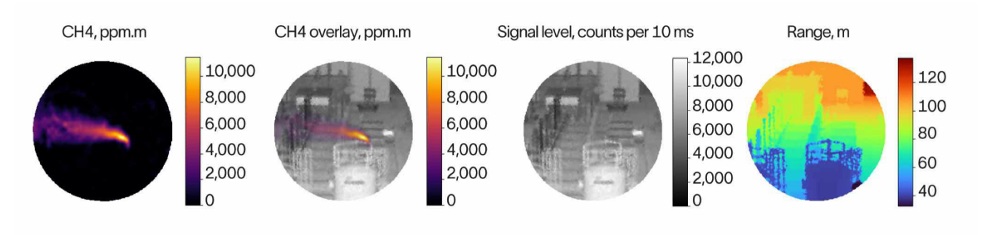

• 利用雷達強度實現3D成像、范圍和背景成像
• OGMP 2.0 4/5級站點級連續監測和組件級排放精確定位

應用領域

• 全天候、實時、可視、量化甲烷排放監測
• 適用于全球陸上油氣上游、中游和配送設施
• 尤其適合大型、復雜或密集的含CH4設施
• 適用于農業、廢棄物和采礦等非油氣行業

性能指標

檢出限	典型的是90% PoD（POD，Probability of Detection，是指探測概率）
距離 < 100m @ 風速	0.2 kg/h@ <1 m/s, 1.0 kg/h@ <5 m/s, 2.0 kg/h@ <10 m/s
距離 < 200m @ 風速	0.4 kg/h@ <1 m/s, 2.0 kg/h@ <5 m/s, 4.0 kg/h@ <10 m/s

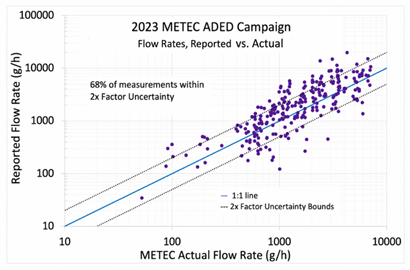

泄露速率定量的準確度	泄漏速率在2因子（風速和風向）影響下的不確定性，1-sigma，見下圖
假陽性	0 （需要選擇原廠數據處理模式和推薦的客戶端設置）
激光輸出	IM級，安全不傷眼
環境條件	白天或者晚上，不受熱對比度、陽光和反射影響
降水	在適度的霧天、雨天和雪天
相對濕度	0% ~ 95%，無冷凝
尺寸	43×18×18 cm
重量	8 kg，包含平盤和斜的裝載體
防水等級	IP67
操作溫度	–40 to 50 °C
通訊連接	以太網、WiFi和手機
安裝	通過支架或者桅桿
電源	30W，24VDC，或者電源線供電

*石油和天然氣甲烷合作伙伴關系（Oil and Gas Methane Partnership，OGMP)2.0       許多油田的甲烷排放來自在正常運行中會間歇性泄漏或排放的來源。相比手持設備或安裝在衛星、飛機或無人機上的移動傳感器，連續監測設備可以更準確地測量這些排放。
      AirScan 2000甲烷激光雷達相機專為大型井場、集輸站和液化天然氣終端等場所的連續監測而設計。它提供了一種簡單、可靠的方法來可視化并精確量化甲烷排放，且基于一個緊湊、易于獲取、經濟高效的設備平臺。作為拓展，AirScan 2000可以安裝在移動平臺進行短周期排放計量或泄漏點位，如車載和機載平臺，以滿足排放核查或燃氣泄漏領域需求。

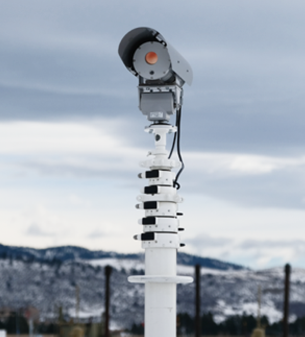

      AirScan 2000 采用人眼安全激光技術，用于檢測、定位、可視化和量化甲烷排放。它可永久安裝在桿或桅桿上，生成甲烷羽流圖像，顯示排放源的確切位置。相機提供連續監測功能，可檢測間歇性排放。安裝在同一桅桿上的風速儀可測量現場風速和風向?；诘谝辉淼乃惴ㄍㄟ^解讀激光雷達與風速儀的數據，實現無需建模即可量化甲烷質量排放率。與依賴自然光的光學氣體成像（OGI）檢測和其他傳統甲烷相機不同，AirScan 2000甲烷激光雷達相機使用激光來測量甲烷。激光技術具有多項顯著優勢：

• 由于激光沿直線傳播，激光雷達相機能夠遠距離測量排放。其監測范圍為200米，并可通過安裝在桅桿上實現連續監測。自然光相機的監測距離較短，設計用于手持式測量，即操作人員攜帶設備到排放源附近進行檢測。
• 激光可直接量化排放率，無需后續測量。
• 它能夠在白天和夜間檢測甲烷，無論晴朗還是多云天氣，甚至在輕霧、小雨、新雪和塵埃環境下也能檢測。
• 它對背景與氣體羽流之間的溫差（ΔT）不敏感，也不會對其他氣體（如水蒸氣）產生反應。

工作原理

      AirScan 2000 甲烷激光雷達相機采用一種名為可調諧二極管激光雷達的全新技術，結合了多種氣體檢測技術的優勢，使低功率半導體二極管激光器能夠?qū)崿F(xiàn)遠程光譜分析和測距。

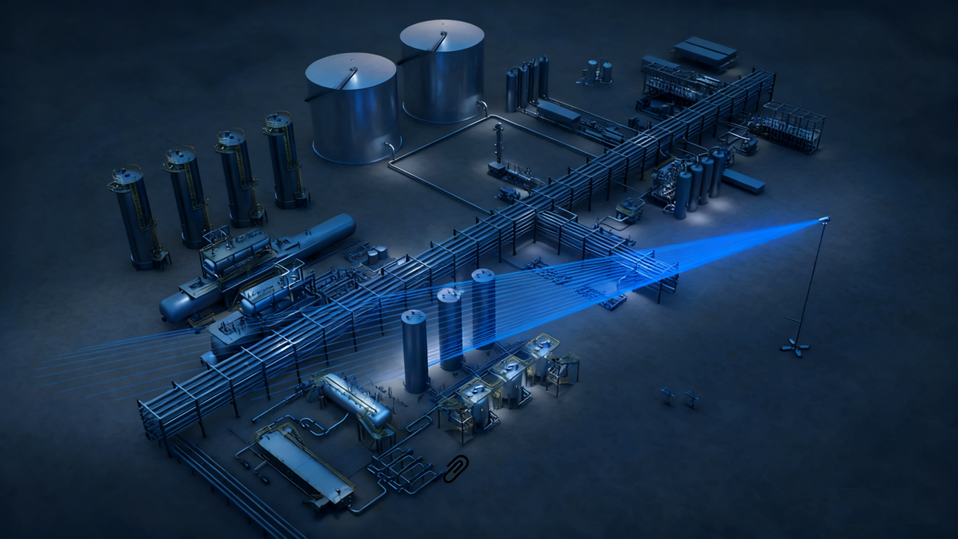

      AirScan 2000 自動相機可掃描其視野范圍內的整個設施，并在發現泄漏時自動放大，以識別泄漏組件。風速傳感器與相機連接，可測量當?shù)氐娘L速和風向。該技術能夠可視化甲烷排放，并定量確定排放率、持續時間、位置、反復性以及發生時間。掌握這些信息后，您便可以報告排放情況并安排優先修復。

在 METEC的表現

      AirScan 2000 甲烷激光雷達相機曾在METEC進行單盲受控測試。在2023年持續11周的數百次受控釋放測試中，與其他八種連續監測設備相比，該儀器取得了以下排名：

• 定位準確性排名第一，衡量的是精確定位排放源的能力；
• 定量準確性排名第一，衡量的是量化排放率的能力；
• 90%檢測限排名第二，衡量的是檢測微小泄漏的能力；
• 檢測時間排名第一，衡量的是快速檢測排放的能力。

符合美國環保署OOOO法規的情況

      美國環保署（US EPA）的 OOOO系列法規要求對部分美國油氣生產和加工設施進行逸散性甲烷排放監測。我們的甲烷激光雷達相機已被美國環保署批準為替代測試方法，這意味著運營商可以使用該相機來滿足法規要求。
      AirScan 2000 相機的批準適用于整個行業領域，因此可在所有受監管的盆地中使用。
      由于AirScan 2000 相機在所有泄漏分辨率閾值下均獲批準，運營商可以自行決定篩查泄漏的頻率，從而決定哪些尺寸的泄漏需要后續檢查。在某些篩查級別下，無需再進行常規的光學氣體成像（OGI）巡
查。
      AirScan 2000 已獲得部件級空間分辨率認證，這意味著它可以準確識別排放源的具體位置。這項認證為運營商提供了兩個優勢。
      首先，當發生泄漏時，維修人員可以直接前往泄漏部件進行處理，而無需對整個設施進行光學氣體成
像（OGI）檢測。同樣，該產品可以應用于燃氣泄漏檢測領域，尤其能滿足燃氣管道、空置房和架空管的泄
漏檢測需要。
      其次，允許排放的氣體能夠被快速識別，不會產生需要后續調查的誤報。與美國環保署（EPA）已認證的其他方法相比，這些方法的空間分辨率較低，而使用我們的甲烷激光雷達相機的運營商在檢測到允許排放的甲烷時無需進行后續調查，且在發生逸散性泄漏時也無需對整個設施進行OGI檢測。
